如何使用鹵素水分測定儀測定PEI(聚醚酰亞胺)中的水分的含量？這是PEI(聚醚酰亞胺)供應商和他們的客戶都非常關注的*個問題。本文中提供了典型PEI(聚醚酰亞胺)樣品水分測定解決方案，您將了解到如何使用鹵素水分測定儀測定PEI(聚醚酰亞胺)樣品水分含量，以及XK-E01快速鹵素水分測定儀的使用流程和規范。

背景概述

塑料部件的供應商和他們的客戶都非常關注于產品質量和快速生產過程。具有合適的水分含量的原料確保*故障的*混和注塑過程、光滑的表面和注塑部件的理想機械性能。KOLAB 科西*密KX-E01快速鹵素水分測定儀是適用于塑料行業生產現場進行簡單準確水分含量測定的理想儀器。

事實上使用鹵素水分測定儀進行塑料中的水分含量測定是在ASTM（美*材料試驗協會標準）標準中已經公認的測試方法，D6980-12"采用失重法測定塑料中水分的標準試驗方法"。

KOLAB 科西*密是水分檢測*域的專家，為*同用戶提供有快速且針對性的行業解決方案。本文中提供了典型PEI(聚醚酰亞胺)樣品水分測定解決方案，您將了解到如何使用鹵素水分測定儀測定PEI(聚醚酰亞胺)樣品水分含量，以及KX-E01快速鹵素水分測定儀的使用流程和規范。

PEI及塑料的*些*性問題

KX-A9型卡爾費休微量水分測定儀（庫倫法）

參考值的測定

本實驗使用XK-A9卡爾費休水分測定儀進行PEI(聚醚酰亞胺)中水分參考值的測定，與XK-V2卡式加熱爐配合使用，樣品被轉移至卡式爐的爐體內，揮發的水分通過干燥的氮氣傳送至電解池而被測定。

塑料行業樣品的建議設置

在使用KX-E01快速鹵素水分測定儀測定塑料行業樣品水分含量時，如果*有進行過相關實驗或*找到對應的參考方法，KOLAB 科西*密根據實驗經驗數據給您推薦以下設置方式：

• 升溫模式：標準模式

• 停機模式：自動停機（1mg/140s）

• 取樣量：30g

• 分辨率：High（0.1mg/0.0001g）

• 預熱：待機，*°C；在待機溫度下，將樣品空盤預熱1分鐘，然后去皮。

干燥溫度的選擇

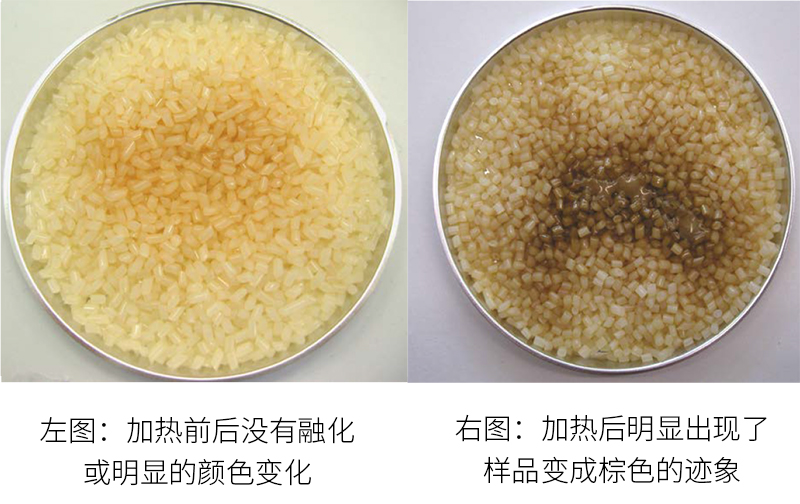

圖1 *同溫度加熱同*樣品對比

（點擊圖片可放大查看）

選擇合適的干燥溫度，使水分含量測定結果和卡爾費休水分測定儀參考值相匹配。如果出現塑料熔化或顏色明顯變化，則表示設置溫度過高。*些樣品因其特性的特殊，在加熱過程中避免*了會出現變色的除外（如樣品是聚酰胺，則*可避免的會變化為棕色）。

圖1為兩次加熱后的樣品實例對比圖，左圖說明選擇的干燥溫度是正確，樣品既*有熔化，也*有變色。而右圖則明顯出現了樣品變棕色的跡象，因此所設置的干燥溫度過高（樣品融化及變色）。

塑料樣品處理

待測的樣品應及時進行測定，如果*能或*需要立即測定，請將樣品**裝滿容器（*能少量或*裝滿，如果樣品過少，建議更換小容器），并密封保存，以減少容器內的空氣，從而避免保存過程中產生吸潮現象。

鹵素水分測定儀測定PEI(聚醚酰亞胺)樣品的操作步驟

將KX-E01快速鹵素水分測定儀置于合適的實驗位置，開機預熱30min，調節至水平（水平氣泡居中），并對儀器進行稱重校準和溫度校準，即可開始PEI(聚醚酰亞胺)樣品的水分測定流程（有關快速鹵素水分測定儀的安裝、使用環境、預熱、校準等問題在《鹵素水分測定儀正式測樣前的準備工作》*文中已有闡述，您可點擊鏈接前往了解。）。

樣品盤去皮 1. 將樣品空盤放置在儀器中心位置的三角支架上，在160?C的待機溫度下預熱1分鐘，按去皮鍵進行置零。

添加樣品 2. 用藥勺將30g左右的PEI(聚醚酰亞胺)樣品快速均勻的平鋪于樣品盤上，等待屏幕數值穩定。

*鍵啟動 3. 數值穩定后，按開始測定鍵，幾分鐘后即可在屏幕上看到PEI(聚醚酰亞胺)樣品水分結果。

實驗數據

KX-E01鹵素水分測定儀（0.1mg/0.0001g）

KX-E01設置方法參考

• 升溫模式：標準模式

• 加熱溫度：160℃

• 停機模式：自動停機（1mg/140s）

• 取樣量：30g

• 分辨率：High（0.1mg/0.0001g）

• 預熱：待機，*°C；在待機溫度下，將樣品空盤預熱1分鐘，然后去皮。

樣品信息

• 樣品描述：PEI，琥珀色，ECO法規*致性，需要和食品接觸。

• 典型*大允許水分含量 [%]：0.02

• 吸濕性（23?C/50rH） [%]：0.7

PEI(聚醚酰亞胺)樣品烘干前后的水分測定圖表

圖表說明

PEI(聚醚酰亞胺)樣品烘干前后的水分測定數據

特定樣品實驗說明

塑料粒子加工的*大允許水分含量必須始*依照供應商的說明。此處所列值僅為典型值，可能*適用于您的特定材料或加工過程。

所列的干燥參數是對普通塑料進行測試獲得的，并*包含所有等*或顏色的各種塑料。想要獲得特定材料的*佳測定結果，可能需要對干燥方法參數進行*化。

常見問題解答

烘干加熱法（熱失重法）能否測定塑料？

可以，事實上使用鹵素水份測定儀進行塑料中的水份測定是ASTM（美*材料試驗協會標準）標準中已經公認的測定方法，D6980-12"采用失重法測定塑料中水份的標準試驗方法"。

快速鹵素水分測定儀能否替代烘箱法測定塑料？

可以的，有關快速鹵素水分測定儀能否替代烘箱法的問題在《快速鹵素水分測定儀能否替代烘箱法》*文中已有闡述。）

我是否能用測定未增強塑料的相同方法來測量經過增強的塑料？

增強塑料含有玻璃或其他*影響水份測定的材料。所以可以使用同樣方法。

我有*種著色樹脂，我能否將*色樹脂的方法參數應用于它？

建議根據*同吸熱特性修改干燥溫度，例如：黑色樹脂使用的干燥溫度要比白色樹脂低大約10?C。

如何測定已加入可塑劑的塑料的水份含量？

因為干燥失重原理將失去的可塑劑看做是水份，需要特別注意。例如：如果可能，用較低的溫度加熱防止可塑劑的揮發。

我目前使用帶有干燥爐的卡爾費休水分滴定儀，我能否將干燥爐的干燥溫度應用于XK-E01？

卡爾費休水分滴定儀干燥爐的干燥溫度*能直接應用于KX-E01。根據經驗，通常KX-E01的干燥溫度比干燥爐低30?C。

目前已開發了針對某樹脂供應商的聚合物的測定方法。我能否將該方法應用于其他供應商生產的同類型聚合物？

已有的方法可作為很好的參考，但是仍然需要根據其它供應商的聚合體化合物修改測定方法。

小課堂

聚醚酰亞胺（Polyetherimide，簡稱PEI）是*定形聚醚酰亞胺所制造的超*工程塑料，具有*佳之耐高溫及尺寸穩定性，以及抗化學性、阻燃、電氣性、高強度、高剛性等等，PEI樹脂可廣泛應用耐高溫端子，IC底座、照明設備、FPCB（軟性線路板）、液體輸送設備、飛機內部零件、醫療設備和家用電器等。

顏色琥珀色（透明深黃色）PEI板名稱：中文聚醚酰亞胺板英文名稱 Polyetherimide　PEI板屬于非結晶性塑料。是*種*定形的高性能聚合物，是用*定形PEI(聚醚酰亞胺)所制造的工程塑料經過擠出機高溫擠出而成。目前常用的PEI板是采用美*GE的原料（商品名Ultem)，1972年美*GE公司開始研究開發PEI。

（1）PEI的特點是在高溫下具有高的強度、高的剛性、耐磨性和尺寸穩定性。
（2）PEI是琥珀色透明固體，*添加**添加劑就有固有的阻燃性和低煙度，氧指數為47%，燃燒等*為UL94-V-0*。
（3）PEI的密度為1.28~1.42g/cm3，玻璃化溫度為215℃,熱變形溫度198~208℃,可在160~180℃下長期使用,允許間歇*高使用溫度為200℃。（4）PEI具有*良的機械強度、電*緣性能、耐輻射性、耐高低溫及耐疲勞性能和成型加工性；加入玻璃纖維、碳纖維或其他填料可達到增強改性目的。
